One stop Solution Para sa paggawa ng 1.5-2.5 square single core cable

Pagpapakilala ng Produkto

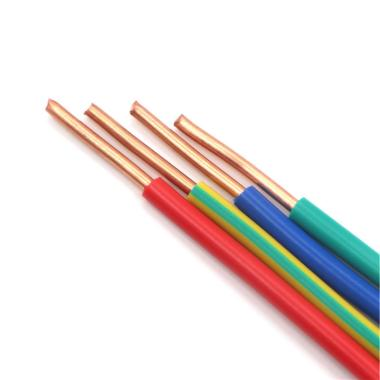

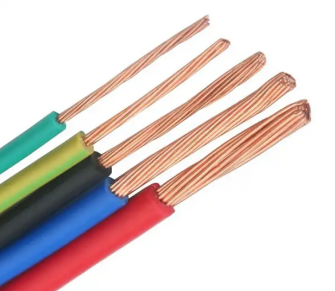

Mula 8mm copper rod hanggang 1.5-2.5 square single core cable

Ang planong ito ay ibinigay sa isa sa aming mga kliyente mula sa Ghana:

Simula sa pagpirma ng kontrata sa aming customer,

Pagkumpleto ng paggawa ng makina at pagtanggap ng customer,

Pag-aayos ng transportasyon ng mga lalagyan,

Pag-aayos ng mga inhinyero para sa pag-debug

Makalipas ang humigit-kumulang 6 na buwan, sinimulan ng aming customer ang kanilang normal na produksyon.

Makipag-ugnayan sa Amin

NAUNA：Disenyo ng buong plano ng produksyon para sa 0.5-6mm² 2-5 core wire at 2 * 1.5mm² flat wire SUSUNOD：Ang solusyon sa produksyon para sa dalawang pangunahing cable na lumalaban sa sunog

Tampok
Detalye

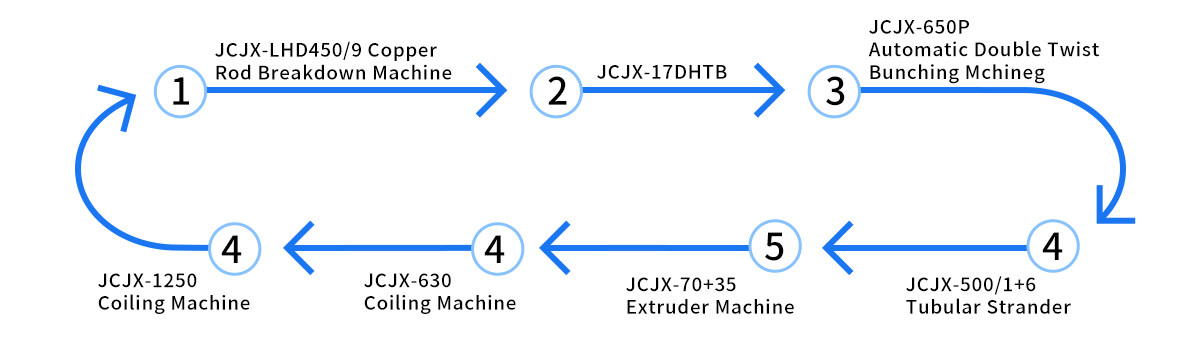

Mayroong kabuuang pitong linya ng produksyon tulad ng ipinapakita sa sumusunod na figure:

1. JCJX-LHD450/9 Copper Rod Breakdown Machine

2. JCJX-17DHTB

3. JCJX-650P Awtomatikong Double Twist Bunching Machine

4. JCJX-500/1 6 Tubular Strander

5. JCJX-70 35 Extruder Machine

6. JCJX-630 Coiling Machine

7. JCJX-1250 Coiling Machine

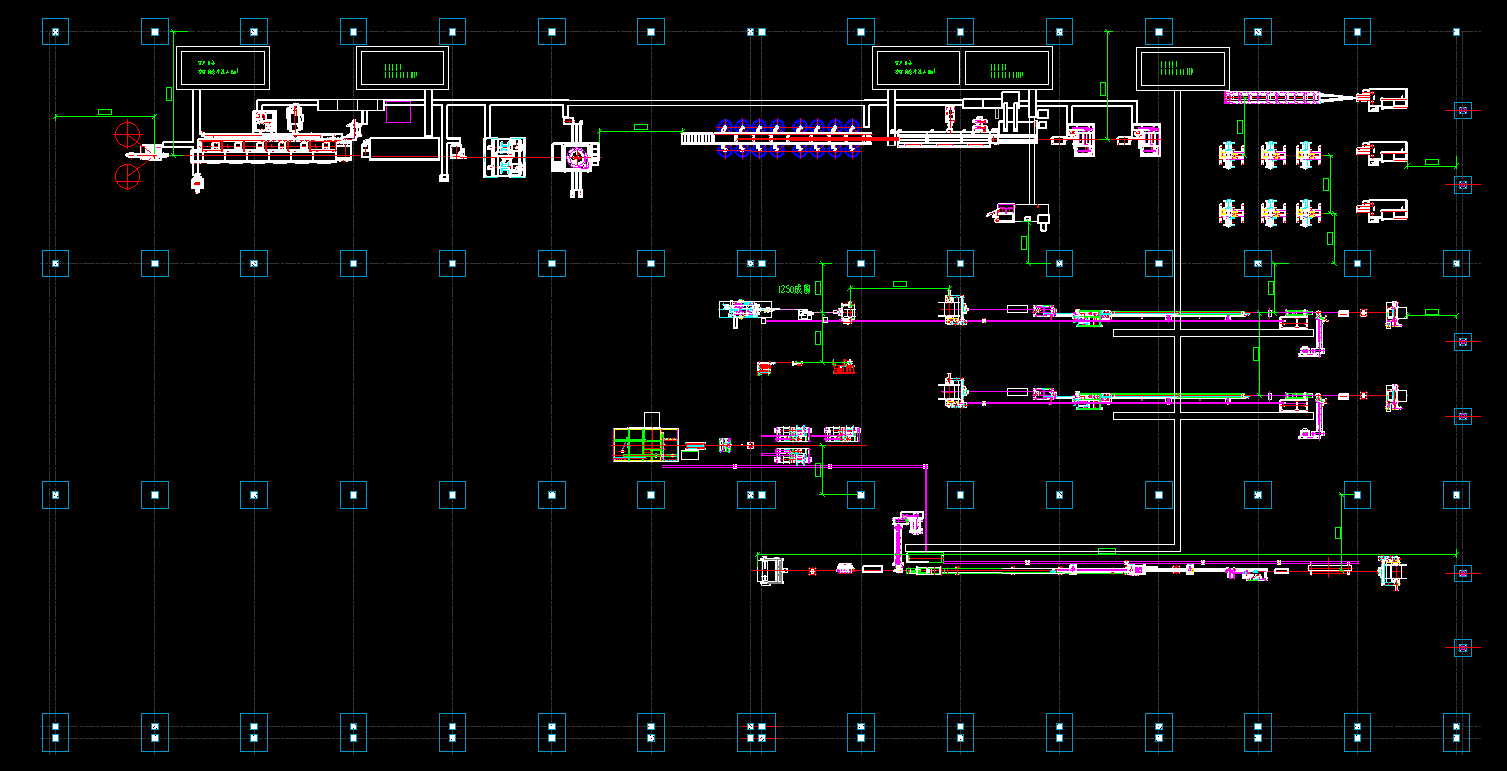

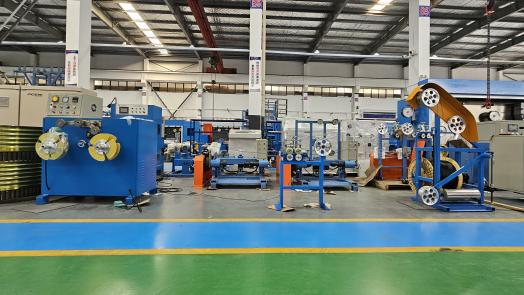

Mga guhit sa pagpaplano ng pabrika ng customer

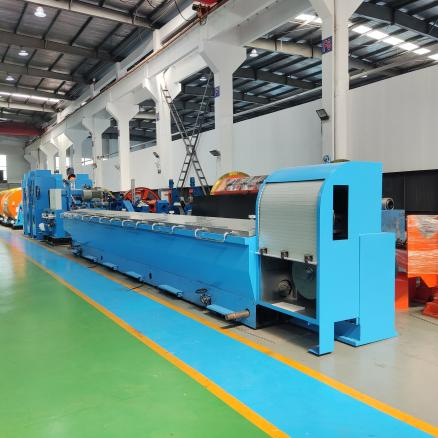

JCJX-LHD450/9

Ang LHT450 Copper Rod Breakdown Machine ay isang drawing equipment na kumukuha ng copper wire na may diameter na 8mm hanggang 1.2mm-4.0mm. Mayroon itong katawan ng iron cast gearbox, gumagana nang may mababang ingay, at pinahiran ng tungsten carbide sa ibabaw.

Pinakamataas na diameter ng pumapasok: Φ 8mm

Output diameter: Φ 1.2mm~ Φ 4.0mm, Φ 1.5mm~ Φ 4.0mm, Φ 2.1mm~ Φ 4.0mm.

Uri ng Makina	LHT450/13	LHT450/11	LHT450/9
Max.Inlet Dia.(mm)	φ8	φ8	φ8
Outlet Dia.(mm)	φ1.2-4.0	φ1.5-4.0	φ2.1-4.0
Max.Die No.	13	11	9
Max. bilis ng linya(m/s)	25	22	20
Istruktura ng katawan	Ironed cast
Uri ng paghahatid	Sa pamamagitan ng high-precision grinding gear
Ayusin ang bilis capstan Dia. (mm)	Ayusin ang bilis capstan Dia. (mm)
Pagguhit ng capstan	φ450
Pangunahing kapangyarihan ng motor(KW)	Pinahiran ng tungsten
Ayusin ang bilis ng capstan motor(KW)	280
Uri ng pagpapadulas	75
Uri ng pagpapadulas	Paglulubog
Opsyonal na kagamitan	1. 450T tuloy-tuloy na pagsusubo na device 2. Dobleng rake-up 3. Coiler 4, pagkuha ng WS-1000

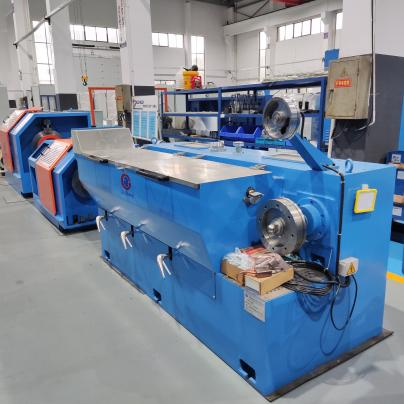

JCJX-17DHTB

Ang bilis ng pagguhit ay nasa pagitan ng high-speed at low-speed wire drawing machine. Nilagyan ito ng tuluy-tuloy na annealing device, na maaaring magsagawa ng online heat treatment sa wire sa panahon ng proseso ng pagguhit upang alisin ang hardening ng trabaho at maibalik ang plasticity ng metal.

1. Double inverter auto tension control system.

2. Pag-isahin ang 250 cast-iron main frame, precision machinery, walang shock.

3. Ang Capstan ay ginagamot gamit ang wear-resistant tungsten.

4. Angkop para sa tuluy-tuloy na annealer, take-up machine na may shaft at walang shaft, at coiler machine.

Uri ng makina	280/13DH	300/9DH	250/17DH	260/17D
Max. Inlet Dia.(mm)	Φ3.5
Outlet Dia.(mm)	Φ0.65-2.80	Φ1.2-2.8	Φ0.4-1.6	Φ0.4-1.2
Max. Die No.	13	9	17	17
Max. Bilis ng Linya(m/min)	2000	1200	1800	1200
Istruktura ng Katawan	plantsadong cast
Slip ratio ng makina	20%	18%	20%	18%
Uri ng Transmisyon	280	300	250	260
Fixed Speed Capstan Dia. (mm)	Sa pamamagitan ng high-precision grinding gear			Sa pamamagitan ng kadena
Take-up Motor kapangyarihan(KW)	11(15)			11
Uri ng Lubrication	Buong paglulubog		Uri ng spray
Take-up Bobbin Size(mm)	Φ500/Φ630(Ang bore ay Φ127mm) o binago ayon sa kinakailangan
Opsyonal na Kagamitan	1. Patuloy na pagsusubo ng aparato 2. Coiler

Online na Continuous Annealing Device
Uri	350T	250T/B	250T/A
Istraktura ng Makina	Pahalang	Patayo	Patayo
Diameter ng Annealing Wheel.(mm)	Φ350	Φ250	Φ250
Diameter ng Wire ng Annealing.(mm)	Φ0.8-Φ2.8	Φ0.6-Φ2.2	Φ0.4-Φ1.6
Uri ng Proteksyon ng Annealing	Singaw o Nitrogen
Pagsusupil na Boltahe	0-65V(DC)	0-60V(DC)
Pagsusupil Kasalukuyang	0-2500A(DC)	0-(2000A,1500A,1200A)(DC)

JCJX-650P Awtomatikong Double Twist Bunching Machine

Ito ay iniangkop upang i-twist ang hubad na tansong wire, tin-coated wire at varnished wire, na higit sa 7 strands. Ang magnetic brake, na awtomatikong nagpreno kapag naputol ang wire, ay gumagamit ng magnetic powder clutch type. (PLC control output).

1. Ang Transducer ay gumagamit ng INOVANC na tatak, ang mga Bearing ay mga imported na tatak.

2. Ang motor ay gumagamit ng pambansang unang-class na tatak

3. Mababang boltahe on-off, preno gamitin ang pinakamataas na grado ng tatak sa bahay at sa ibang bansa.

Uri ng Makina	JCJX-300P	JCJX-500P	JCJX-500PB
Gamitin	Para sa pagbubungkal ng 7 hubad na tanso, tinned wire, enamel na kawad
Uri ng Kontrol	Kontrol ng PLC HMI Inverter
Lugar ng Twisting Section(mm2)	0.035-0.45	0.05-2.50	0.05-4.00
Copper Wire Dia.(mm)	Φ0.05-Φ0.25	Φ0.10-Φ0.45	Φ0.10-Φ0.52
Twisting Pitch(mm)	2.00-17.17	6.30-50.40	6.30-80.5
Paikot-ikot na Direksyon	S o Z
Take-up Tension	Tensyon Kinokontrol ng magnetic clutch
Max Main Shaft Speed(r/min)	3000	3000	2500
Uri ng pagtawid	Ang transverse at distansya ay maaaring iakma sa pamamagitan ng tindig na nakahalang
Bearing Lubrication	Lubricating nipple na may mataas na temperatura ng langis	Manipis na pagpapadulas ng langis, paglamig ng sirkulasyon
Uri ng Paglo-load at Pagbaba ng Bobbin	Uri ng haydroliko
Max. Bobbin Dia.	Φ300	Φ500	Φ500
Auto Stop Unit	Awtomatikong huminto habang naabot ang haba ng setting, at naputol ang wire sa loob at labas
Preno	Magnetic na preno
Lakas ng Motor(kw)	4	5.5	5.5
Pangunahing Shaft Center Taas(mm)	630	700	700

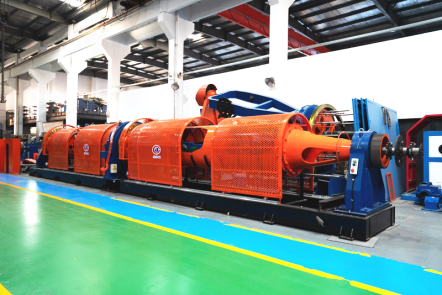

JCJX-500/1 6 Tubular Strander

Ang makina ay ginagamit upang gumawa ng tansong stranded wire, steel-core aluminum stranding wire at steel rope. Maaari din itong gamitin sa stranded steel wire at insulated wire.

Ayon sa iba't ibang mga modelo, ang maximum na twisting outer diameter ay maaaring mapili: 12mm at 15m Ayon sa iba't ibang mga modelo, ang hanay ng twist pitch ay 20~181, 20~331, 36~274

1. Magpapatakbo ng maginhawa, PLC HMI inverter control.

2. Mababang gastos at mataas na kahusayan.

3. Mataas na bilis, mataas na kapasidad.

4. Ginagamit ang makinang ito para gumawa ng copper stranded wire, steel-core aluminum stranding wire at steel rope. Magagamit din ito sa stranded steel wire at insulated wire.

Uri ng makina	400 uri	500 uri	630 uri
Isang diameter ng tansong kawad	Ø1.0-2.5mm	Ø 1.3-4.5mm
Single steel wire diameter	Ø1.5-3.0	Ø1.3-3.5mm
Single aluminyo wire diameter	Ø1.5-4.0mm	Ø1.8-5mm
Max stranded dia.	12mm	15mm
Saklaw ng pitch	20-181mm	20-331mm	36-274mm
Bilis ng pag-ikot ng tubo	700r/min	Malaking uri ng tindig 600r/min	Malaking uri ng tindig 500r/min
Bilis ng pag-ikot ng tubo	700r/min	Pagsuporta sa gulong 500r/min	Pagsuporta sa gulong 350r/min
Traction wheel dia	Ø800 400mm	Ø1250mm	Ø1250mm
Pay-off bobbin sa loob ng strander	400mm	500mm	630mm
Take-up na laki ng bobbin	PN800-1250mm	PN800-1600mm	PN1200-2000mm

JCJX-70 35 Extruder Machine

Tiyak na disenyo ng tornilyo, matibay, hindi mucus, hindi mag-alis ng chrome, mabilis na baguhin ang kulay, na may mataas na kapasidad, mataas na kalidad, ang concentricity ng wire ay higit sa 90%, na may mataas na katumpakan ±0.03. Gamit ang touch screen PLC control, madaling operasyon, mas maraming hommization.

1. Paggamit: ginagamit ito para sa pagkakabukod ng cable na may PVC, LDPE, NYLON, TPU.

2. Ang linya ng produksyon ay binubuo ng: bayaran, pangunahing makina, pangunahing kabinet, nakapirming labangan, traksyon, take-up.

3. Mga opsyonal na bahagi: caterpillar, sparkling machine, diameter-testing laser gauge, LSZH screw, gantry type take-up at pay off, end-shaft type take-up at bayaran.

Uri	JCJX-30	JCJX-40	JCJX-50	JCJX-60	JCJX-70	JCJX-80	JCJX-90
Screw Dia.(mm)	Ø30	Ø40	Ø50	Ø60	Ø70	Ø80	Ø90
Ratio ng Screw L/D	25:1	25:1	25:1	25:1	25:1	25:1	25:1
Extrusion Capacity(kg/h) PVC	25	40	80	100	130	200	240
Extrusion Capacity(kg/h) LDPE	16	20	40	53	86	122	133
Extrusion Capacity(kg/h) PP	13	17	34	41	68	96	124
Pangunahing Motor Power	5.5	7.5	11	18.5	22-37	30-55	37-75
Kabuuang Kapangyarihan	21	24	28	42	50	65	75-113
Finshed Dia.(mm)	0.2-1	0.4-3	0.8-5	1-8	2-12	3-25	5-35
Laki ng Bobbin ng Pay-off(mm)	300/400	300/500	400/630	500/630	500/630	500/630	630/800
Pay-off Power	2.2	3.7	3.7	3.7	3.7	5.5/7.5	7.5/11
Uri ng Unit ng Haul-off	Capastan	Capastan	Capastan	Capastan	Capastan	Capastan Uod	Capastan Uod
Haul-off Unit Power	1.5	2.2	2.2	3.7	3.7	5.5	5.5
Haba ng Accumulater(m)	220	220	220	220	220	220	220
Take-up Bobbin Size(mm)	400/500	400/630	400/630	500/630	630/800	800/1000	630/1250
Take-up Power	2.2	2.2	2.2	2.2	3.7	3.7	5.5
Bilis ng Linya(m/min)	10-650	10-650	10-650	10-650	10-500	10-350	10-250
Dimensyon(m) (LWH)	201.52.1	201.62.1	201.72.1	202.52.1	252.52.1	253.22.1	303.62.1
Timbang(T)	5	6	8	8	8.5	7-9	9-12

JCJX-630/1250 Coiling Machine

Pangunahing ginagamit ito upang igulong ang mga mahahabang rolyo ng mga wire o cable sa mga coils upang mapadali ang kasunod na packaging, transportasyon at paggamit.

Tampok:

1. Ang awtomatikong pag-igting ay maaaring kontrolin pay off unit, wires ay nakaayos pertect sa bobbin.;

2. Pag-adopt ng auto pay off set, pay off wire ay nasa ayos.

3. Mataas na kahusayan, sa pangkalahatan, produce700 sa 8 oras, iangat ng tatlong beses.

Modelo	Φ630mm	Φ1250mm	Φ1250-Φ1600mm
Naaangkop na hanay ng wire	0.5-6mm2	10-70mm2	10-240mm2
Binabaybay ang tensyon	Awtomatikong
Bilis ng pangunahing motor	0-600 r/min	0-300 r/min	0-300 r/min
Nilo-load ang uri ng bobbin	Uri ng pingga	Uri ng kuryente	Uri ng kuryente
Pay-off bibbin modelo	Φ400-630mm	Φ800-1250mm	Φ1000-1600mm
Pag-tap sa modelo	Sa labas Dia .≤320mm Inner Dia. 120mm Lapad30-100mm	Sa labas Dia.≤600mm Inner Dia. 200300mm Lapad60-150mm 150-200mm	50-250
Power	2.2kw	3kw	4kw
Meter counter structure	Uri of wheel pressure	Dobleng uri ng gulong na may presyon ng hangin	Dobleng gulong uri na may presyon ng hangin
Uri ng induction/ Katumpakan ng pagsukat	Rotary encoder/0.5%	Rotary encoder/0.5%	Rotary encoder/0.5%
