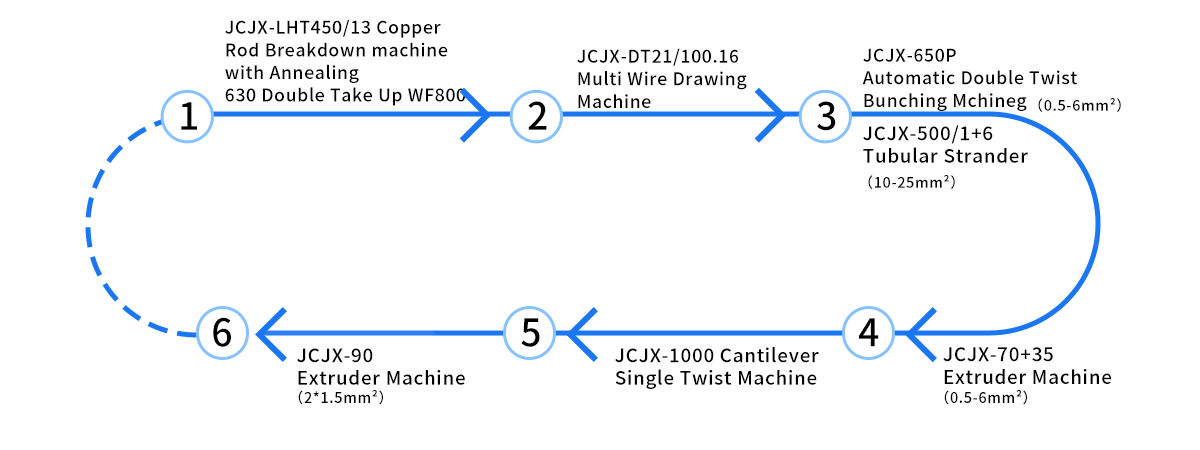

Ang pangkalahatang disenyo ng kagamitan ay ang mga sumusunod:
1. LHT450/13 Copper Rod Breakdown Machine na May Pagsusupil Pagguhit mula 8mm copper wire hanggang 1.2-3.5mm
2. JCJX-DT21/100.16 Multi Wire Drawing Machine Gumawa ng 0.15-0.5mm fine wires
3. JCJX-650P Awtomatikong Double Twist Bunching Machine Twist 19-84 wires para makagawa ng soft twisted conductor na 0.5-6mm²square meters
4. JCJX-70 35 Extruder Machine Insulation extrusion para sa 0.5-6 square wires
5. JCJX-1000Cantilever Single Twist Machine Stranded 2-5 core insulated wires
6. JCJX-90 Extruder Machine Magbigay ng protective sheath para sa 2-5 core cable at 2 * 1.5mm2 flat wire

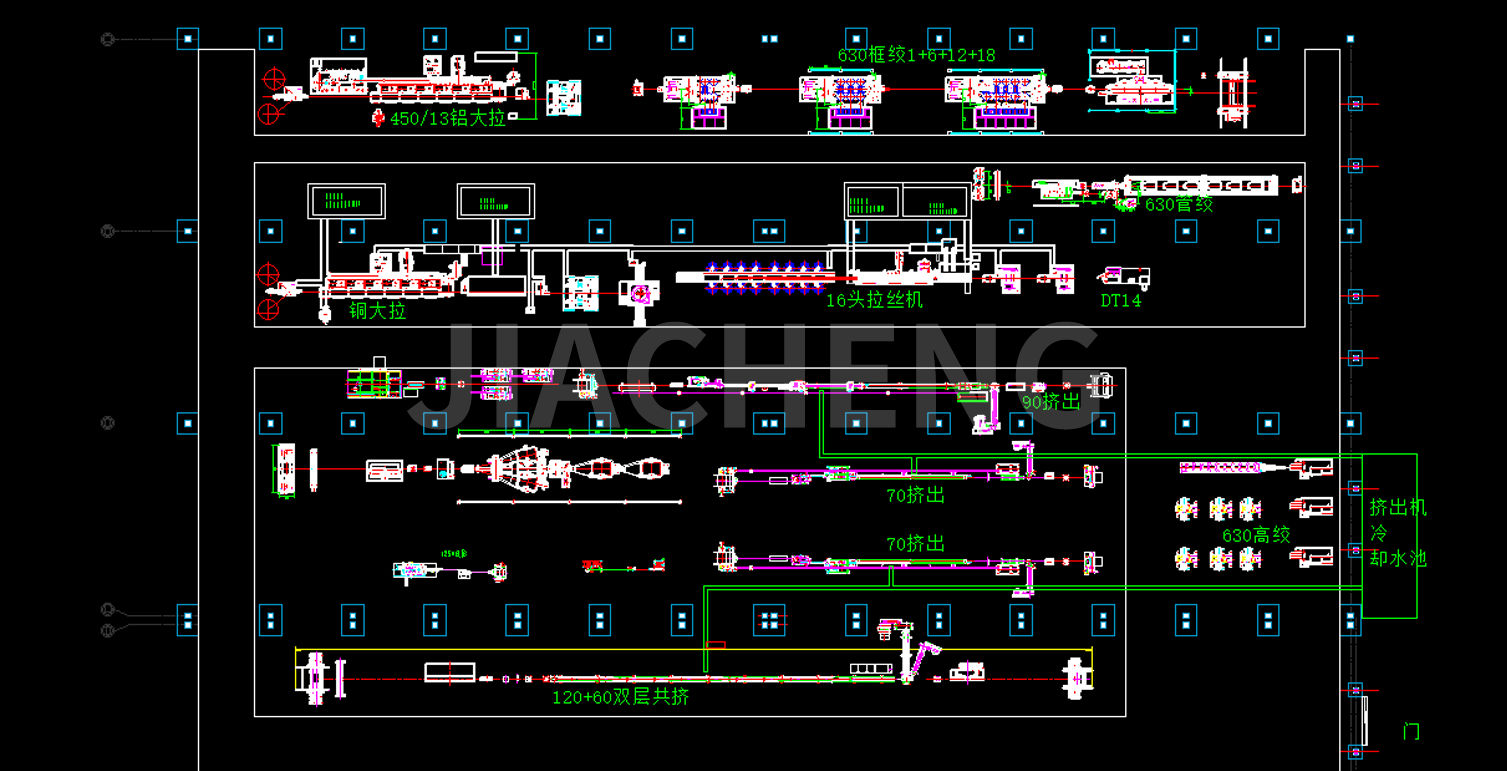

Mga guhit sa pagpaplano ng pabrika ng customer:

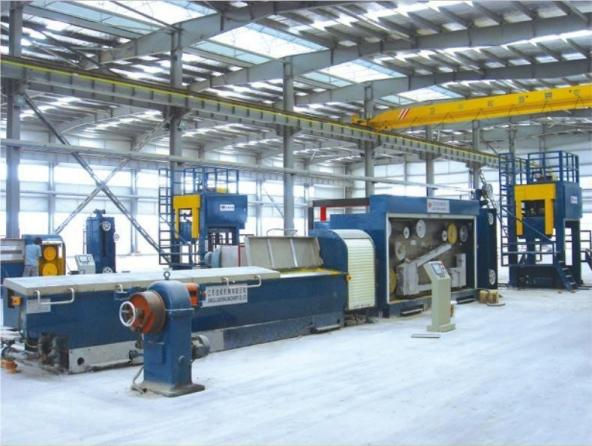

(1)LHT450/13 Copper Rod Breakdown Machine na May Annealing
Ang JCJX-LHT450/13 high-speed copper rod breakdown machine ay upang gumuhit ng∮8mm ordinaryong copper rod sa∮1.2-3.5mm soft copper wire. Ang mga drawing capstan ay nakaayos sa isang linya na patuloy na gumagana nang may mataas na bilis ng pagguhit. Ang mga mekanikal na bahagi at mga de-koryenteng kontrol ay tumutugma sa isa't isa at madaling patakbuhin, ang pagbabago ay namatay nang walang pag-pause at upang awtomatikong baguhin ang mga spool. Ang makinang ito ay may mga tampok ng madaling operasyon, mataas na kahusayan at magandang kalidad ng produkto.
| Uri ng Makina | LHT450/13 | LHT450/11 | LHT450/9 |
| Max.Inlet Dia.(mm) | φ8 | φ8 | φ8 |
| Outlet Dia.(mm) | φ1.2-4.0 | φ1.5-4.0 | φ2.1-4.0 |
| Max.Die No. | 13 | 11 | 9 |
| Max. bilis ng linya(m/s) | 25 | 22 | 20 |
| Istruktura ng katawan | Ironed cast |
| Uri ng paghahatid | Sa pamamagitan ng mataas na precision grinding gear |
| Ayusin ang speed capstan Dia.(mm) | Ayusin ang speed capstan Dia.(mm) |
| Pagguhit ng capstan | φ450 |
| Pangunahing kapangyarihan ng motor(KW) | Pinahiran ng tungsten |
| Ayusin ang bilis ng capstan motor(KW) | 280 |
| Uri ng pagpapadulas | 75 |
| Uri ng pagpapadulas | Paglulubog |
| Opsyonal na kagamitan | 1. 450T tuloy-tuloy na pagsusubo na aparato 2. Dobleng rake-up 3. Coiler 4, pagkuha ng WS-1000 |
| Online na Continuous Annealing Device |
| Uri ng Machine | 450T | 450TB |
| Pagsusupil Wire Dia. (mm) | Ø1.2-3.5 | Ø1.2-4.2 |
| Pagsusupil Voltage(V) | 0-60 | 0-60 |
| Pagsusupil Kasalukuyang(A) | 0-6000A (DC) | 0-5000A (AC) |
| Max. Bilis ng pagsusubo (m/s) | 25 |

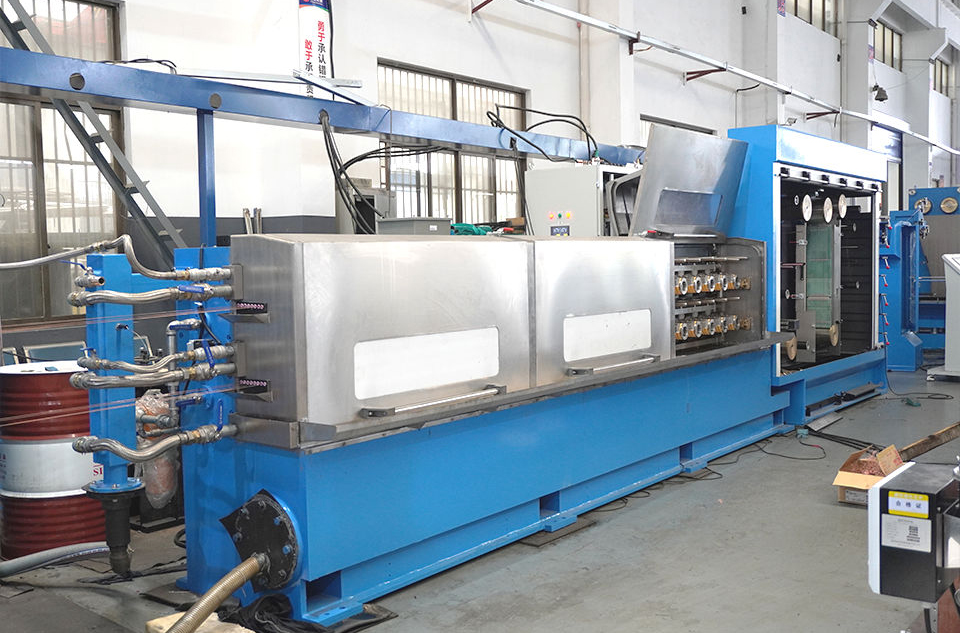

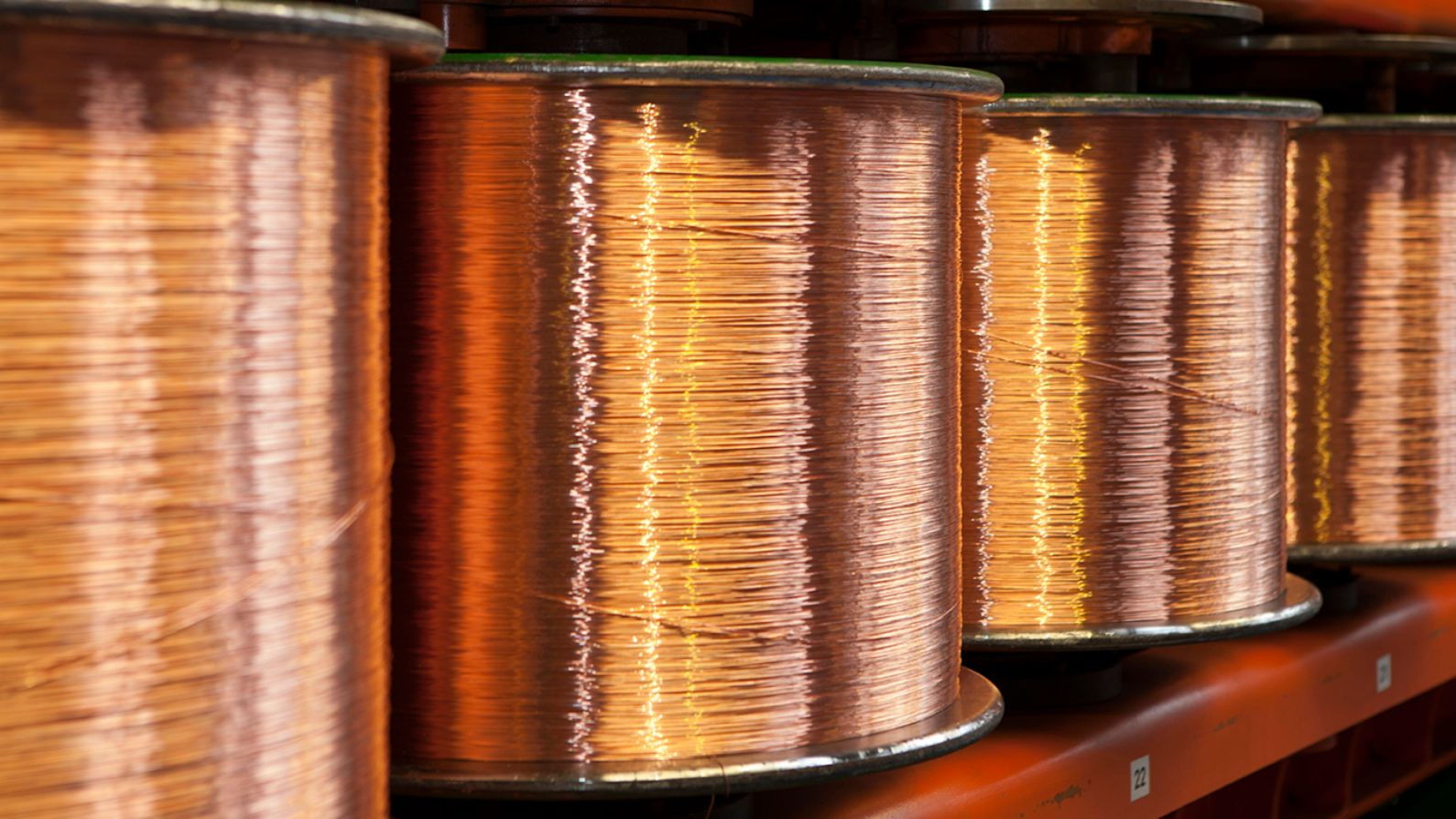

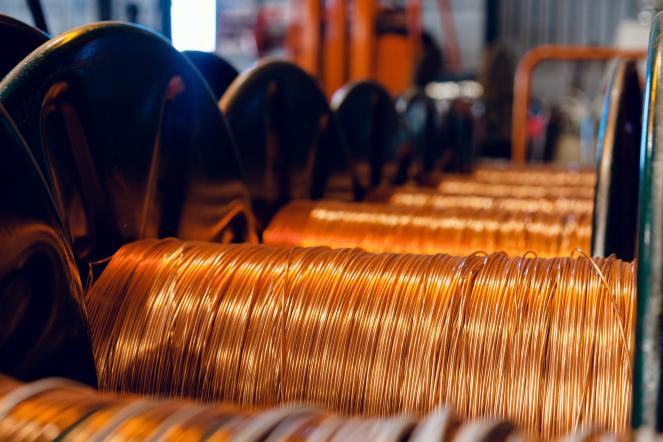

(2)JCJX-DT21/100.16 Multi Wire Drawing Machine
Ang isa sa mga pangunahing bentahe ng isang multi-wire drawing machine ay ang mataas na produktibo nito. Sa pamamagitan ng pagguhit ng maramihang mga wire nang sabay-sabay, makabuluhang pinapataas ng makina ang output kumpara sa mga tradisyonal na single-wire drawing machine. Ang mga multi-wire drawing machine ay maraming nalalaman at kayang humawak ng iba't ibang uri ng mga metal rod at wire bundle, kabilang ang tanso, aluminyo, at ang kanilang mga haluang metal.
Output diameter: Gumawa ng 0.15-0.5mm fine wires
| Uri ng Makina | DT18/120.4 | DT24/100.16 | DT24/100.20 |
| Drawing Wire No. | 4 na mga wire | 16 Kawad | 20 Kawad |
| Max. Die No. | 18 | 24 | 24 |
| Max. Inlet Dia.(mm) | Ø1.85 | Ø2.6 | Ø2.6 |
| Outlet Dia.(mm) | Ø0.25- Ø0.7 | Ø0.16- Ø0.4 | Ø0.16- Ø0.4 |
| Pagguhit ng Capstan Dia.(mm) | Ø120 | Ø100 | Ø100 |
| Max. Bilis ng Pagguhit(m/s) | 25 | 30 | 30 |

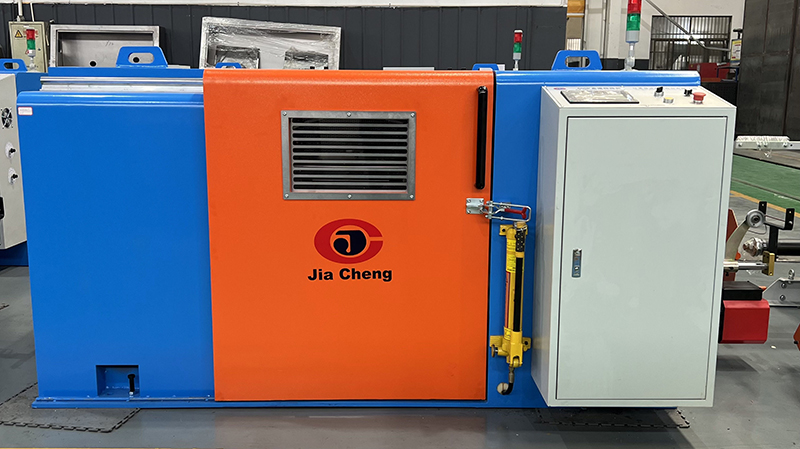

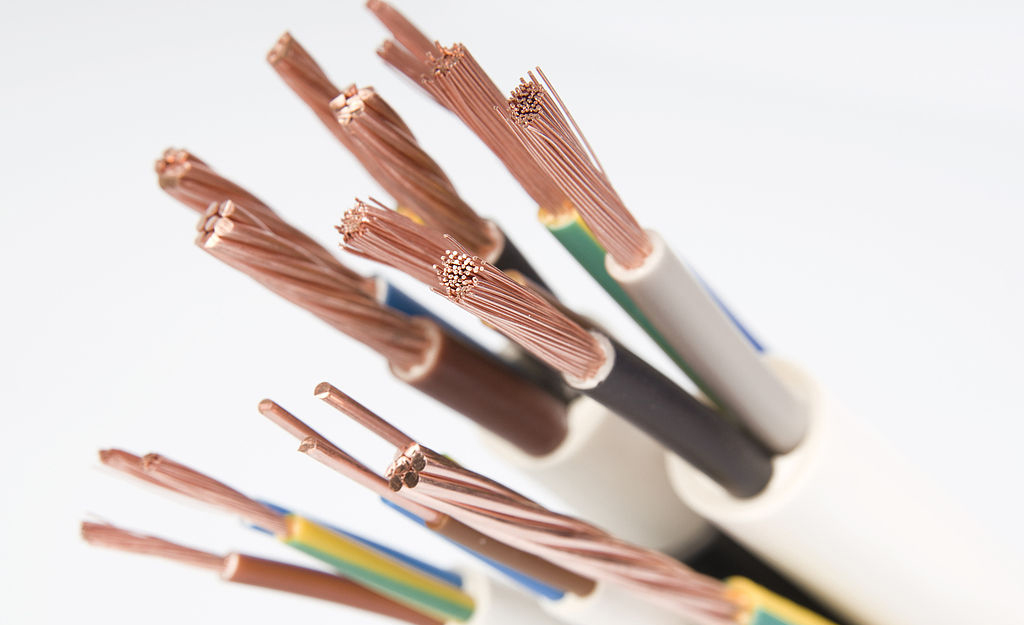

(3)JCJX-650P Awtomatikong Double Twist Bunching Machine
Ito ay umaangkop upang i-twist ang hubad na copper wire, tin-coating wire at varnished wire na higit sa 7 strands, Magnetic na preno, na awtomatikong nagpreno kapag wire break, ang tensyon ay gumagamit ng magnetic powder clutch type.(PLC control output)
| Uri ng Makina | JCJX-650P | JCJX-800P | JCJX-1000 |
| Gamitin | Para sa pagbubungkal ng 7 hubad na tanso, tinned wire, enamel na kawad |
| Uri ng Kontrol | Kontrol ng PLC HMI Inverter |
| Lugar ng Twisting Section(mm2) | 0.18-6.00 | 2.5-16.00 | 8.00-20.00 |
| Copper Wire Dia.(mm) | Φ0.18-Φ1.00 | Φ0.50-Φ1.20 | Φ0.72-Φ6.0 |
| Twisting Pitch(mm) | 11.61-99.04 | 22.51-152.32 | 22.73-173.66 |
| Paikot-ikot na Direksyon | S o Z |
| Take-up Tension | Tensyon Kinokontrol ng magnetic clutch |
| Max Main Shaft Speed(r/min) | 2000 | 1200 | 800 |
| Uri ng pagtawid | Ang transverse at distansya ay maaaring iakma sa pamamagitan ng tindig na nakahalang |
| Bearing Lubrication | Manipis na pagpapadulas ng langis, paglamig ng sirkulasyon | Lubricating nipple na may mataas na temperatura ng langis | Lubricating nipple na may mataas na temperatura ng langis |
| Uri ng Paglo-load at Pagbaba ng Bobbin | Uri ng haydroliko |
| Max. Bobbin Dia. | Φ630 | Φ800 | Φ1000 |
| Auto Stop Unit | Awtomatikong huminto habang naabot ang haba ng setting, at naputol ang wire sa loob at labas |
| Preno | Magnetic brake |
| Lakas ng Motor(kw) | 7.5 | 11 | 22 |
| Pangunahing Shaft Center Taas(mm) | 850 | 900 | 1100 |

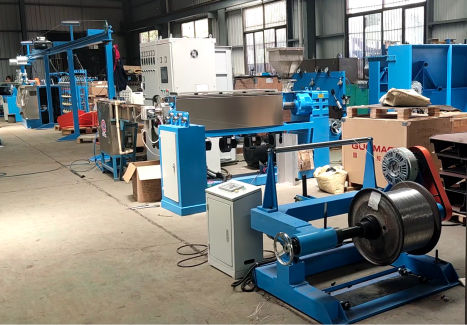

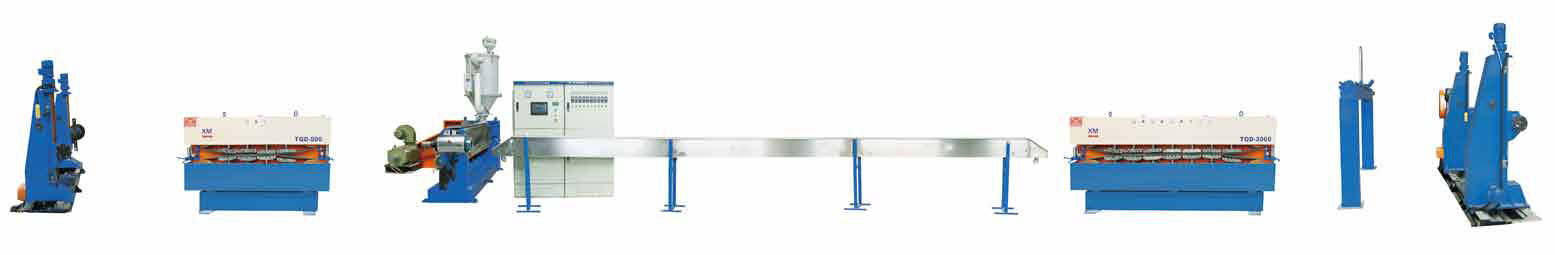

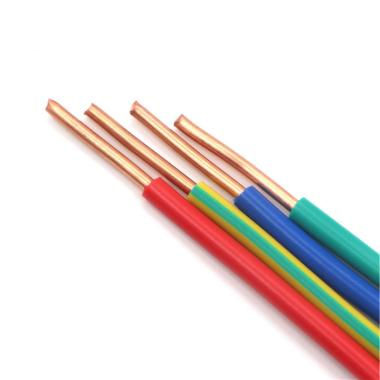

(4)JCJX-70 35 Extruder Machine
Tiyak na disenyo ng tornilyo, matibay, hindi mucus, hindi mag-alis ng chrome, mabilis na baguhin ang kulay, na may mataas na kapasidad, mataas na kalidad, ang concentricity ng wire ay higit sa 90%, na may mataas na katumpakan ±0.03. Gamit ang touch screen PLC control, madaling operasyon, mas maraming hommization.
1. Paggamit: ginagamit ito para sa pagkakabukod ng cable na may PVC, LDPE, NYLON, TPU.
2. Ang linya ng produksyon ay binubuo ng: bayaran, pangunahing makina, pangunahing kabinet, fixed trough, traksyon, take-up.
3. Mga opsyonal na bahagi: caterpillar, sparkling machine, diameter-testing laser gauge, LSZH screw, gantry type take-up at pay off, end-shaft type take-up at bayaran.
| Uri | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Screw Dia.(mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Ratio ng Screw L/D | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Kapasidad ng Extrusion(kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Extrusion Capacity(kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Kapasidad ng Extrusion(kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Pangunahing Motor Power | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Kabuuang Kapangyarihan | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Finshed Dia.(mm) | 0.2-1 | 0.4-3 | 0.8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Laki ng Bobbin ng Pay-off(mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Pay-off Power | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5.5/7.5 | 7.5/11 |
| Uri ng Unit ng Haul-off | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Uod | Capastan Uod |
| Haul-off Unit Power | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Haba ng Accumulater(m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Take-up Bobbin Size(mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Take-up Power | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Bilis ng Linya(m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimensyon(m) (L*W*H) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| Timbang(T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

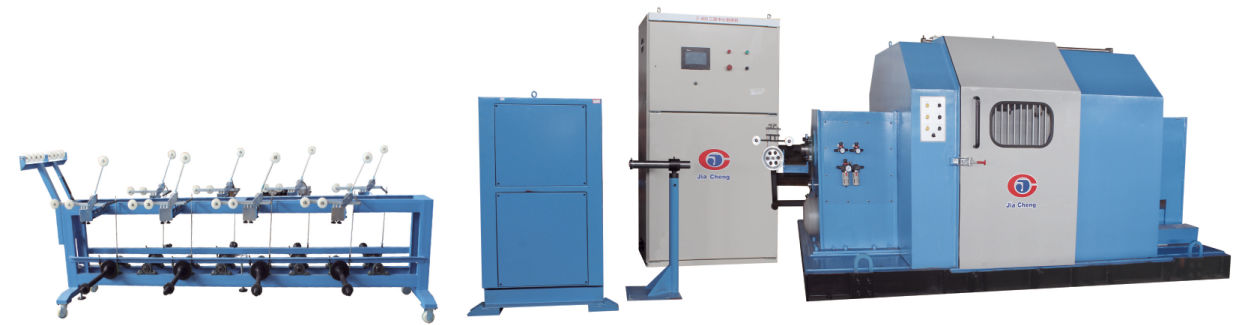

(5)JCJX-1000Cantilever Single Twist Machine
Ito ay angkop para sa lahat ng uri ng mga data cable, mga cable ng komunikasyon, mga espesyal na cable na pinaikot, sa parehong oras na nakumpleto ang center wrapping at lateral wrapping.
| Modelo | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Pay-off bobbin dia.(mm) | Φ400-Φ500-Φ630 |
| Take-up bobbin dia.(mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Naaangkop na wire dia.(mm) | Φ0.6-3.0 | Φ1.0-5.0 |
| Pangunahing kapangyarihan ng motor (kw) | 11 | 15 | 15 | 20 |
| Max. lay-up dia.(mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Twisting pitch(mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| Bilang ng rotate(r/min) | 1000 | 800 | 600 | 550 |
| Take-up tensyon | Pneumatic tension |
| Estilo ng pagtawid | Stepless regulation, ayon sa bobbin rotation speed at reciprocating motion |
| Distansya ng pagtawid (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Paikot-ikot na direksyon | S o Z Direction free designation |
| Uri ng pambalot | Gitnang wire-wrapping o side wrapping |

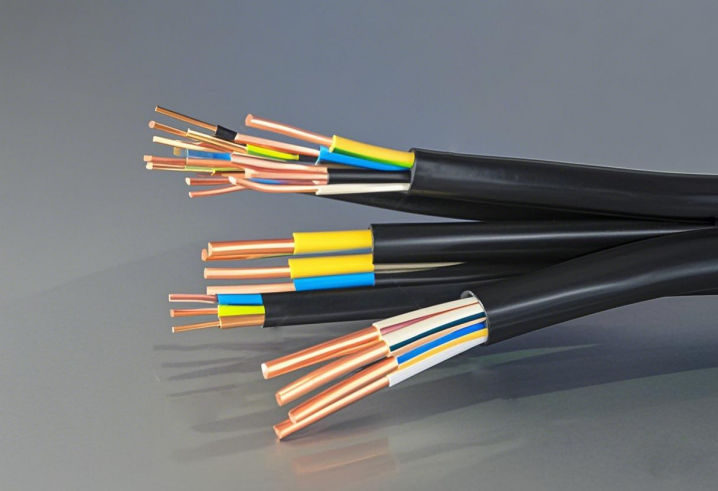

(6) JCJX-90 Extruder Machine

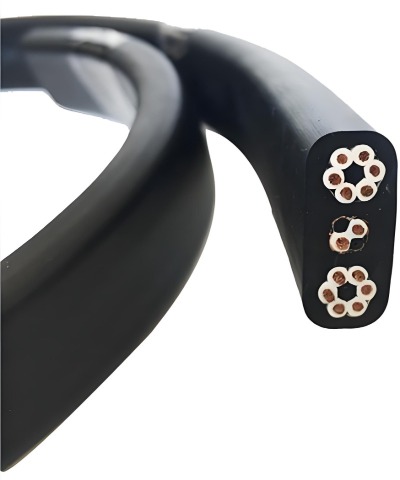

Saklaw ng aplikasyon: ilapat sa produksyon ng PVC insulated cable, magbigay ng protective sheath para sa 2-5 core cable at 2 * 1.5mm2 flat wire
| Uri | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Screw Dia.(mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Ratio ng Screw L/D | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Kapasidad ng Extrusion(kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Extrusion Capacity(kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Kapasidad ng Extrusion(kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Pangunahing Motor Power | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Kabuuang Kapangyarihan | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Finshed Dia.(mm) | 0.2-1 | 0.4-3 | 0.8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Laki ng Bobbin ng Pay-off(mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Pay-off Power | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5.5/7.5 | 7.5/11 |
| Uri ng Unit ng Haul-off | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Uod | Capastan Uod |
| Haul-off Unit Power | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Haba ng Accumulater(m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Take-up Bobbin Size(mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Take-up Power | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Bilis ng Linya(m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimensyon(m) (L*W*H) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| Timbang(T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
