Ipinaliwanag ang Mga Wire Drawing Machine: Paano Sila Gumagana, Anong mga Uri ang Umiiral, at Paano Piliin ang Tama

Ano ang Ginagawa ng Wire Drawing Machine — at Bakit Ito Mahalaga

Binabawasan ng wire drawing machine ang diameter ng metal rod o wire sa pamamagitan ng paghila nito sa isang serye ng unti-unting maliliit na dies sa ilalim ng tensyon. Ang output ay wire na may tumpak na diameter, pinahusay na mekanikal na mga katangian, at isang mas makinis na ibabaw na finish - mga katangian na hindi maaasahang makakamit sa pamamagitan ng rolling o extrusion nang nag-iisa.

Ang pagguhit ng wire ay ang pangunahing proseso sa likod ng halos bawat produkto ng wire sa modernong pagmamanupaktura — mula sa mga electrical conductor at automotive cable hanggang spring steel, surgical sutures, at piano wire. Ang isang makina na nagsisimula sa 5.5 mm steel rod ay maaaring bawasan ito sa 0.1 mm o mas pino sa pamamagitan ng sunud-sunod na mga drawing pass, ang bawat isa ay nag-aalis ng isang kinokontrol na porsyento ng cross-sectional area.

Pagpili ng tama wire drawing machine — kung para sa tanso, aluminyo, bakal, o mga espesyal na haluang metal — ay depende sa pag-unawa sa mga mekanika ng proseso, mga pagsasaayos ng makina, disenyo ng die, mga kinakailangan sa pagpapadulas, at mga panghuling detalye ng wire na hinihingi ng iyong aplikasyon. Sinasaklaw ng gabay na ito ang bawat isa sa mga lugar na iyon na may partikular na pangangailangan upang makagawa ng matalinong desisyon sa kagamitan.

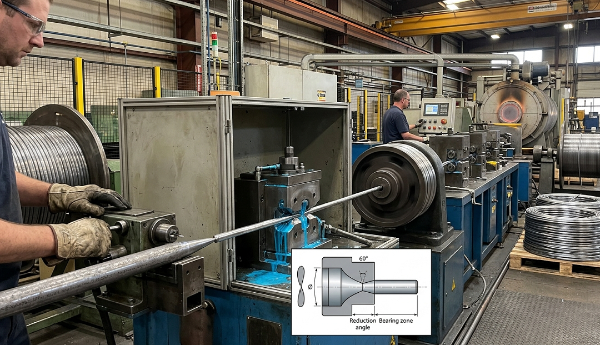

Ang Proseso ng Wire Drawing: Hakbang sa Hakbang

Ang proseso ng pagguhit ay sumusunod sa isang pare-parehong mekanikal na lohika anuman ang materyal na iginuhit. Ang pag-unawa sa bawat yugto ay nakakatulong sa pag-diagnose ng mga problema at pag-optimize ng kalidad ng output.

1. pagturo: Ang nangungunang dulo ng baras ay tapered — alinman sa pamamagitan ng swaging, rolling, o grinding — kaya maaari itong i-thread sa butas ng die at mahawakan ng drawing capstan o block.
2. Die entry: Ang matulis na kawad ay pumapasok sa kampana ng die (entry cone), na gagabay dito sa anggulo ng paglapit kung saan nagsisimula ang pagpapapangit.
3. Reduction zone: Ang wire ay naka-compress sa radially habang dumadaan ito sa bearing zone ng die. Bumababa ang cross-sectional area habang proporsyonal na tumataas ang haba. Ang mga pagbabawas sa bawat pass ay karaniwang mula sa 15% hanggang 25% para sa bakal at hanggang sa 30% hanggang 35% para sa mas malambot na mga metal tulad ng tanso at aluminyo .
4. Bearing zone: Isang maikling cylindrical na seksyon na kumokontrol sa final diameter at surface finish.
5. Panlunas sa likod: Isang bahagyang taper sa die exit na pumipigil sa wire mula sa pagbubuklod habang umaalis ito.
6. Paikot-ikot: Ang iginuhit na wire ay umiikot sa isang capstan o spool para sa susunod na pass o huling packaging.

Ang bawat pagdaan sa isang die ay nagpapatigas sa wire dahil sa plastic deformation. Para sa mga materyales tulad ng high-carbon steel at stainless, maaaring kailanganin ang intermediate annealing (paglalambot sa pamamagitan ng heat treatment) pagkatapos ng ilang pass para maibalik ang ductility bago magpatuloy ang pagguhit. Karaniwang pinapayagan ng tanso at aluminyo ang higit pang mga pagbawas bago kailanganin ang pagsusubo.

Pangunahing Uri ng Wire Drawing Machine

Ang mga wire drawing machine ay pangunahing ikinategorya ayon sa bilang ng mga drawing block (single vs. multi-pass), ang pagkakaayos ng mga block na iyon, at ang uri ng materyal at wire gauge na pinoproseso. Bawat configuration ay nababagay sa ibang senaryo ng produksyon.

Single-Block (Single-Die) Drawing Machine

Ang pinakasimpleng configuration: isang mamatay, isang capstan. Ang pamalo ay dumadaan sa isang solong die at humihip sa isang umiikot na drum. Ang mga single-block machine ay ginagamit para sa mabigat na wire at rod drawing — karaniwang binabawasan ang baras mula 5–12 mm pababa sa 2–4 mm sa isang paghila. Karaniwan ang mga ito bilang unang yugto sa isang multi-machine drawing line at ginagamit din para sa mga espesyalidad na aplikasyon kung saan kailangan ang mga madalas na pagbabago sa die.

Ang mga bilis ng pagguhit para sa mga single-block machine na gumagana ng mabigat na baras ay karaniwang 1 hanggang 5 metro bawat segundo . Ang kalamangan ay mekanikal na pagiging simple at kadalian ng pag-setup; ang limitasyon ay isang pagbawas lamang ang nakakamit sa bawat machine pass.

Mga Multi-Pass (Continuous) Drawing Machine

Ang mga multi-pass machine ay nag-thread ng wire sa pamamagitan ng isang serye ng mga dies at capstans sa isang solong tuloy-tuloy na pass. Ang bawat capstan ay umiikot nang mas mabilis kaysa sa nauna upang mabayaran ang tumaas na bilis at haba ng wire pagkatapos ng bawat pagbawas. Ang mga makinang ito ay ang mga workhorse ng wire drawing — ang isang solong 12-die machine ay maaaring tumagal ng 5.5 mm rod at ibababa ito sa mas mababa sa 1 mm nang walang tigil.

Ang mga modernong multi-pass na makina para sa pinong kawad na tanso ay maaaring makamit ang bilis ng paglabas na lampas 30 metro bawat segundo , na may ilang high-speed fine wire machine na umaabot 40–50 m/s . Ang bilang ng mga namatay sa makina ay karaniwang umaabot mula 6 hanggang 25 depende sa panghuling gauge at materyal.

Mga Wet Drawing Machine

Sa mga wet drawing machine, ang mga dies at capstans ay ganap na nakalubog sa isang likidong lubricant-coolant solution. Ito ang karaniwang pagsasaayos para sa fine at ultra-fine wire drawing — mga diameter na mas mababa sa humigit-kumulang 0.5 mm — kung saan ang init na nabuo sa mataas na bilis ng pagguhit ay maaaring makapinsala sa wire o mamatay. Ang mga wet machine ay nangingibabaw sa paggawa ng magnet wire, telecommunications wire, at fine stainless steel wire.

Mga Dry Drawing Machine

Gumagamit ang mga dry drawing machine ng powdered o paste lubricant kaysa sa mga likidong paliguan. Ginagamit ang mga ito para sa daluyan hanggang magaspang na kawad , partikular na steel wire sa hanay na 0.5–5 mm, kung saan ang mga tuyong pampadulas tulad ng sodium o calcium stearate ay nagbibigay ng sapat na pagpapadulas nang walang mga komplikasyon ng isang likidong sistema. Ang bakal na kurdon ng gulong at spring wire ay karaniwang ginagawa sa dry drawing equipment.

Mga Straight-Line Drawing Machine

Sa isang straight-line na makina, ang wire ay naglalakbay nang pahalang sa mga dies nang hindi bumabalot sa mga intermediate capstans. Tinatanggal nito ang baluktot na stress na ipinakilala sa pamamagitan ng pag-ikot sa paligid ng isang drum, na ginagawang mas gusto ang mga straight-line na makina matigas, malutong, o may mataas na halaga na materyales — tulad ng tungsten, molybdenum, titanium wire, at welding electrode wire — kung saan ang pagkapagod sa pagbaluktot sa panahon ng pagguhit ay magdudulot ng pagkaputol.

Mga Detalye ng Wire Drawing Machine Kumpara sa Application

Namatay: Ang Bahaging Tumutukoy sa Kalidad ng Wire

Ang drawing die ay ang puso ng proseso. Direktang tinutukoy ng die geometry, material, at surface finish ang wire diameter tolerance, kalidad ng surface, at buhay ng serbisyo ng die. Ang isang mahinang tinukoy o pagod na die ay gumagawa ng wire na wala sa tolerance, magaspang, o madaling masira.

Mga Materyales ng Die

• Tungsten carbide: Ang karaniwang die material para sa karamihan ng bakal at medium-wire na aplikasyon. Napakahusay na wear resistance, cost-effective, available sa malawak na hanay ng mga grado. Karaniwang buhay ng serbisyo sa pagguhit ng carbon steel wire: 200–500 kg ng kawad bawat mamatay depende sa tigas at pagbabawas ng wire.
• Polycrystalline diamond (PCD): Ginagamit para sa fine at ultra-fine wire drawing ng tanso at mahahalagang metal. Kapansin-pansing mas matagal ang buhay ng serbisyo kaysa sa carbide — madalas 10–50x na mas mahaba — pagbibigay-katwiran sa makabuluhang mas mataas na gastos para sa mataas na dami ng fine wire na produksyon.
• Natural na brilyante: Ginagamit pa rin para sa pinakamagagatang wire gauge na mas mababa sa humigit-kumulang 0.05 mm, kung saan ang crystallographic perfection ng natural na brilyante ay nagbibigay ng mga surface finish at dimensional tolerance na hindi maaaring tugma ng mga synthetic na alternatibo.
• Ceramic: Ginagamit sa mga partikular na aplikasyon gaya ng pagguhit ng hindi kinakalawang na asero o titanium kung saan ang chemical reactivity sa pagitan ng wire at carbide ay magdudulot ng pinabilis na pagkasira.

Anggulo ng Die at Iskedyul ng Pagbawas

Ang die ay lumalapit sa kalahating anggulo — ang anggulo sa pagitan ng die axis at ang tapered reduction zone — karaniwang mula sa 6° hanggang 12° para sa karamihan ng mga application. Ang isang mas maliit na anggulo ay binabawasan ang puwersa ng pagguhit at pagkasira ngunit pinatataas ang haba ng contact at alitan. Ang isang mas malaking anggulo ay nagpapaikli sa contact ngunit pinapataas ang kalabisan na pagpapapangit, na nagpapataas ng temperatura ng wire at rate ng pagpapatigas ng trabaho. Ang pinakamainam na anggulo para sa isang naibigay na materyal at pagbabawas ay natutukoy sa empirically at ito ay isang malapit na hawak na parameter sa komersyal na mga operasyon ng pagguhit ng wire.

Ang iskedyul ng pagbabawas — kung gaano karaming pagbawas sa lugar ang itinalaga sa bawat die sa isang multi-pass na makina — ay dapat na balanse upang walang solong die ang ma-overload habang ang makina ay gumagana sa peak throughput. Ang mga karaniwang pagbawas ng lugar sa bawat pass ay 17–22% para sa bakal and 20–30% para sa tanso . Ang pagtulak sa itaas ng mga threshold na ito ay nagpapataas ng dalas ng pagkasira ng wire at mabilis na pagkasuot ng die.

Lubrication: Kritikal sa Machine Performance at Wire Quality

Ang lubrication sa wire drawing ay nagsisilbi ng tatlong function: pagbabawas ng friction sa pagitan ng wire at die, pag-alis ng init na dulot ng deformation at friction, at pagpigil sa welding o galling sa pagitan ng wire surface at die material. Ang pagkakamali sa pagpapadulas ay ang nag-iisang pinakakaraniwang sanhi ng napaaga na pagkasira ng kamatayan, labis na pagkaputol ng wire, at hindi magandang kalidad ng ibabaw.

• Mga tuyong pampadulas (mga pulbos ng sabon): Ang sodium stearate at calcium stearate ay ang pinakakaraniwang dry lubricant para sa steel wire drawing. Ang wire ay pre-coated na may lime o borax carrier layer na tumutugon sa sabon upang bumuo ng zinc soap film sa die interface. Mabisa para sa pagkasira ng baras at medium wire ngunit hindi angkop para sa pinong wire.
• Mga basang pampadulas (mga emulsyon at malinis na langis): Ang mga water-based na emulsion na naglalaman ng mga synthetic lubricant additives ay pamantayan para sa mga wet drawing machine. Karaniwang pinapanatili ang konsentrasyon sa pagitan 3% at 10% ayon sa dami , na may pH na kinokontrol sa pagitan ng 8.5 at 9.5 upang maiwasan ang paglaki ng bacterial at kaagnasan. Ang mga malinis na langis (hindi emulsified) ay ginagamit para sa mga partikular na hindi kinakalawang at espesyal na aplikasyon ng haluang metal.
• Mga metal na patong: Para sa napakataas na carbon steel (kurdon ng gulong, PC strand wire), ang baras ay pinahiran ng tanso o zinc sa pamamagitan ng electroplating o hot-dip patenting bago iguhit. Ang mga metalikong coatings na ito ay kumikilos bilang solid lubricant carrier at natupok sa panahon ng pagguhit, na nagdedeposito ng manipis na lubricating film sa die interface.

Mga Pangunahing Salik Kapag Pumipili ng Wire Drawing Machine

Ang pagbili o pagtukoy ng wire drawing machine ay nangangailangan ng pagtutugma ng maraming teknikal na parameter sa iyong mga kinakailangan sa produksyon. Ito ang mga salik na may pinakamalaking epekto sa kalidad ng output, gastos sa pagpapatakbo, at return on investment:

Materyal at Wire Gauge Range

Tukuyin ang iyong input at output diameter range bago suriin ang anumang makina. Ang isang makina na na-optimize para sa pagguhit ng pinong wire na tanso ay hindi angkop para sa pagkasira ng bakal na baras, at kabaliktaran. Kung ang iyong hanay ng produkto ay sumasaklaw sa isang malawak na window ng gauge — halimbawa, 5 mm pababa hanggang 0.3 mm — malamang na kailangan mo ng dalawang machine sa serye sa halip na isang unit.

Lakas ng Motor at Lakas ng Pagguhit

Ang lakas ng pagguhit ay proporsyonal sa cross-sectional area ng wire, ang yield strength ng materyal, at ang kabuuang pagbawas ng area sa bawat pass. Ang pag-undersize ng kapangyarihan ng motor ay nagreresulta sa mga stalled na draw at labis na wire break; oversizing wastes kapital at enerhiya. Para sa mga medium steel wire machine na nagpoproseso ng 1–3 mm wire, ang naka-install na motor power ay karaniwang mula sa 15 kW hanggang 75 kW bawat drawing block depende sa bilang ng mga pass at bilis ng pagguhit.

Pagkontrol at Pag-synchronize ng Bilis

Sa mga multi-pass na makina, ang bilis ng bawat capstan ay dapat na tumpak na naka-synchronize upang mapanatili ang tamang back-tension sa pagitan ng mga pass. Ginagamit ng mga modernong makina variable frequency drives (VFDs) na may closed-loop tension control sa bawat bloke, na nagbibigay-daan sa awtomatikong pagsasaayos sa mga variation ng pagpapahaba ng wire. Gumagamit ang mga lumang makina ng mga mekanikal na ratio ng bilis na nangangailangan ng manu-manong pag-tune kapag nagpapalit ng mga grado ng wire o mga iskedyul ng die.

Inline na Kakayahang Pagsusuri

Para sa pagguhit ng copper at aluminum wire, ang tuluy-tuloy na inline annealing — pagpasa sa natapos na wire sa isang maikling resistive heating zone bago ang take-up spool — ibinabalik ang ductility nang walang hiwalay na furnace anneal cycle. Maaaring alisin ng inline annealing ang isang buong hiwalay na hakbang sa pagproseso , makabuluhang binabawasan ang oras ng lead ng produksyon at gastos sa enerhiya sa bawat kilo ng wire na ginawa. I-verify kung ang bilis ng paglabas ng makina ay tugma sa thermal residence time na kinakailangan para sa sapat na pagsusubo ng iyong target na alloy.

Break Detection at Awtomatikong I-restart

Ang mga wire break ay isang hindi maiiwasang bahagi ng mga operasyon ng pagguhit, lalo na sa mga pinong wire machine na tumatakbo sa mataas na bilis. Ang epekto sa gastos ng isang break ay nakadepende sa kung gaano kabilis huminto ang makina at kung gaano kabilis ang operator ay maaaring muling mag-thread at mag-restart. Kasama sa mga modernong makina optical o contact-based na break detector na huminto sa makina sa loob ng millisecond ng pahinga at, sa ilang mga modelo, ay maaaring awtomatikong muling mag-thread at mag-restart nang walang interbensyon ng operator. Sa isang high-speed fine wire machine na tumatakbo sa 40 m/s, ang pagbabawas ng re-thread time mula 15 minuto hanggang 2 minuto ay maaaring makabawi daan-daang oras ng produksyon taun-taon sa iisang makina.

Mga Karaniwang Problema sa Wire Drawing at Ang mga Puno Nito

Ang kaalaman sa diagnostic sa mga karaniwang problema sa pagguhit ay binabawasan ang downtime at scrap. Karamihan sa mga depekto ay bumabalik sa isa sa tatlong pinagmumulan: kondisyon ng mamatay, pagkabigo sa pagpapadulas, o hindi pagkakapare-pareho ng materyal.

• Madalas na pagkaputol ng wire: Kadalasang sanhi ng labis na pagbawas sa bawat pass, pagod o basag na dies, hindi sapat na lubrication, o mga matigas na spot sa papasok na rod dahil sa segregation o hindi wastong pagsasagawa ng rolling mill. Suriin muna ang kondisyon ng mamatay, pagkatapos ay suriin ang iskedyul ng pagbabawas.
• Surface scoring o die lines: Isinasaad ang pagkasira ng die, kontaminasyon sa ibabaw ng die, o pagkasira ng lubricant. Palitan ang die at i-flush ang lubrication system. Ang pagmamarka na hindi natutugunan ay magpapalaganap sa downstream dies at magpapababa sa buong haba ng produkto.
• Pagkakaiba-iba ng diameter sa kahabaan ng wire: Maaaring magresulta mula sa pagbabagu-bago ng tensyon (suriin ang pagkakalibrate ng VFD at kondisyon ng ibabaw ng capstan), mga pagod na bearing zone sa dies, o hindi pare-pareho ang diameter ng papasok na rod.
• Labis na pagbuo ng init: Mga puntos sa kakulangan ng lubrication, labis na bilis ng pagguhit para sa kapasidad ng paglamig ng lubricant system, o pagbabawas sa bawat pass na lumalampas sa thermal tolerance ng materyal. Ang temperatura ng tansong wire sa die exit ay karaniwang dapat manatili sa ibaba 150°C upang maiwasan ang oksihenasyon sa ibabaw.
• Mga problema sa pag-coiling o cast sa spooled wire: Ang natitirang stress mula sa proseso ng pagguhit ay maaaring maging sanhi ng pag-alis ng wire mula sa spool o pagbuo ng hindi pare-parehong mga coil. Ang pagsasaayos ng back-tension sa final capstan o pagdaragdag ng straightening roller bago ang take-up spool ay karaniwang nireresolba ito.
