Ano ang Drawing Wire at Paano Gumagana ang Wire Drawing Machine

Ano ang Drawing Wire?

Ang pagguhit ng wire ay ang proseso ng pagbabawas ng isang metal rod o wire sa isang mas maliit na diameter sa pamamagitan ng paghila nito sa isang serye ng mga tapered dies sa ilalim ng tensyon. Ang resulta ay isang wire na may mas mahigpit na dimensional tolerance, pinahusay na surface finish, at pinahusay na mekanikal na katangian kumpara sa orihinal na rod. Ang malamig na prosesong ito ay mahalaga sa paggawa ng copper electrical wire, steel cable, aluminum conductors, stainless steel spring, at hindi mabilang na iba pang mga produkto na ginagamit sa mga industriya ng construction, automotive, electronics, at telekomunikasyon.

Sa praktikal na mga termino, ang isang bakal na baras ng 6.5 mm diameter ay maaaring iguhit pababa sa 0.10 mm sa pamamagitan ng sunud-sunod na mga pass, na nakakamit ng kabuuang pagbawas ng lugar na higit sa 99%. Gumagana ang proseso dahil ang metal ay ductile — ito ay nagde-deform ng plastic nang hindi nababali kapag hinila sa isang die sa isang kontroladong anggulo at bilis.

Paano Gumagana ang Proseso ng Wire Drawing Step by Step

Ang proseso ng pagguhit ng wire ay sumusunod sa isang mahusay na tinukoy na pagkakasunud-sunod na nagbabago ng hilaw na rod stock sa natapos na wire na may tumpak na mga detalye:

1. Paghahanda ng baras: Ang papasok na baras (karaniwang 5.5–13 mm) ay nililinis sa pamamagitan ng acid pickling o mechanical descaling upang alisin ang mill scale at mga oxide na makakasira sa mga patay.
2. pagturo: Ang isang dulo ng baras ay tapered (pointed) upang ito ay maipasok sa unang die at mahawakan ng drawing block.
3. Lubrication: Ang wire ay dumadaan sa isang lubricant box (dry soap powder, oil emulsion, o wet lubricant) upang mabawasan ang friction at die wear.
4. Die drawing: Ang wire ay hinihila sa isang hardened die — karaniwang tungsten carbide para sa mabibigat na laki at polycrystalline diamond (PCD) para sa fine wire — binabawasan ang cross-sectional area ng 10–30% bawat pass.
5. Intermediate annealing (kung kinakailangan): Pagkatapos ng makabuluhang malamig na trabaho, ang wire ay pinalambot sa isang furnace (600–900°C para sa bakal) upang maibalik ang ductility bago ang karagdagang pagguhit.
6. Spooling: Ang natapos na kawad ay isinusuot sa mga coil o reel sa kinokontrol na tensyon para sa kargamento o pagproseso sa ibaba ng agos.

Ang bawat die pass ay nagpapatigas sa metal, na nagpapataas ng lakas ng makunat. Ang high-carbon steel wire na iginuhit sa 2 mm, halimbawa, ay maaaring umabot sa tensile strengths ng 1,800–2,200 MPa — malayong mas mataas kaysa sa 600–900 MPa ng orihinal na hot-rolled rod.

Ano ang Wire Drawing Machine?

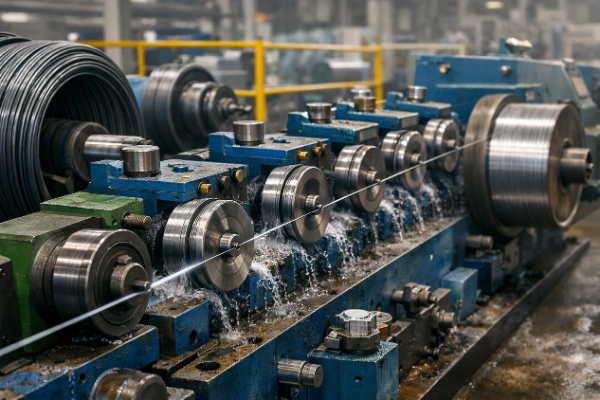

Ang wire drawing machine ay mga kagamitang pang-industriya na nagme-mechanize at nag-o-automate ng proseso ng pagguhit, paghila ng wire sa isa o maraming dies sa kinokontrol na bilis gamit ang mga motorized capstans o drawing blocks. Ang mga modernong makina ay mula sa single-die bull block na ginagamit para sa heavy rod breakdown hanggang sa 25-die continuous fine wire drawing machine na may kakayahang gumawa ng wire na mas manipis kaysa sa buhok ng tao sa bilis na lampas sa 3,000 m/min.

Ang mga wire drawing machine ay ikinategorya ayon sa materyal (bakal, tanso, aluminyo), hanay ng diameter ng wire, bilang ng mga drawing pass (dies), at configuration ng drive. Ang pagpili ng tamang uri ng makina ay direktang tumutukoy sa pagiging produktibo, kalidad ng wire, at pagkonsumo ng enerhiya.

Pangunahing Uri ng Wire Drawing Machine

Iba't ibang application ang tumatawag para sa iba't ibang configuration ng makina. Ang talahanayan sa ibaba ay nagbubuod sa mga pinakakaraniwang uri:

Dry vs. Wet Drawing Machine

Hinahati ng paraan ng pagpapadulas ang mga makina sa dalawang pangunahing pamilya. Mga dry drawing machine gumamit ng mga pulbos na pampadulas (sabon, kalamansi, borax) at ito ay pamantayan para sa bakal na kawad hanggang sa humigit-kumulang 0.5 mm. Basang drawing machine ilubog ang mga dies at capstans sa isang oil-water emulsion, na nagpapagana ng fine at ultra-fine wire drawing sa napakataas na bilis na may superior cooling and die life.

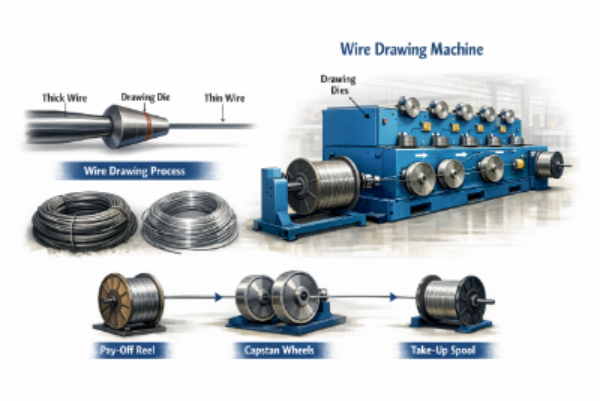

Mga Pangunahing Bahagi ng Wire Drawing Machine

Ang pag-unawa sa anatomy ng makina ay nakakatulong sa mga operator na i-troubleshoot ang mga problema at i-optimize ang pagganap:

• Drawing die: Ang pangunahing tool — isang nib (tungsten carbide o PCD diamond) na naka-mount sa isang bakal na pambalot. Tinutukoy ng die geometry (ang anggulo ng approach na karaniwang 6–15°, haba ng bearing) ay tumutukoy sa kalidad ng deformation at die life.
• Pagguhit ng capstan/block: Isang umiikot na drum na naglalapat ng tensyon upang hilahin ang wire sa pamamagitan ng die. Ang diameter at surface finish ay nakakaapekto sa wire wrapping at slippage.
• Pay-off stand: Hinahawakan at kinokontrol ang feed reel, pinapanatili ang tamang back tension upang maiwasan ang pagbagsak ng coil o wire kinking sa pagpasok.
• Sistema ng pagpapadulas: Mga die box para sa mga dry machine o isang recirculating emulsion tank na may filtration para sa mga wet machine. Ang kontaminadong pampadulas ay nagdudulot ng mga depekto sa ibabaw at sirang wire.
• Take-up/spooler: Natapos ng hangin ang wire papunta sa bobbins o coils sa kinokontrol na tensyon. Tinitiyak ng precision traversing ang pare-parehong layer winding.
• Sistema ng pagmamaneho: Nagbibigay-daan ang mga AC variable-frequency drive (VFDs) ng tumpak na kontrol sa bilis ng capstan at pag-synchronize ng bilis sa maraming drawing block, na mahalaga sa pag-iwas sa pagkabasag ng wire.
• Sistema ng paglamig: Ang mga water-cooled capstans o die holder ay nagwawaldas ng init na dulot ng deformation at friction, pinoprotektahan ang mga katangian ng wire at die geometry.

Disenyo ng Wire Drawing Die at Pagbabawas ng Lugar

Ang die ay ang pinaka-kritikal na consumable sa wire drawing. Kinokontrol ng geometry nito ang kahusayan ng pagpapapangit, kalidad ng ibabaw, at mga mekanikal na katangian ng wire.

Die Zone

Ang karaniwang drawing die ay may apat na natatanging zone:

• Entry/bell zone: Ginagabayan ang wire papunta sa die nang walang matalim na kontak.
• Diskarte/pagbabawas zone: Ang angled surface (karaniwang 2α = 12–24° ang kabuuang kasamang anggulo para sa bakal) kung saan nangyayari ang aktwal na pagbabawas ng diameter.
• Bearing/land zone: Isang maikling parallel na seksyon na nagpapalaki ng wire hanggang sa huling diameter at nagpapahusay sa pagiging bilog. Ang karaniwang haba ay 25–35% ng exit diameter.
• Exit/back relief zone: Pinipigilan ang wire scoring sa paglabas at pinapadali ang pagtanggal ng lubrication film.

Pagbawas ng Lugar sa bawat Pass

Ang pagbawas ng lugar (r) ay kinakalkula bilang: r = (A₀ − A₁) / A₀ × 100% , kung saan ang A₀ ay ang entry cross-section at ang A₁ ay ang exit cross-section. Ang mga karaniwang halaga ay:

• Malambot na tanso at aluminyo: 20–35% bawat pass
• Mababang-carbon na bakal: 15–25% bawat pass
• High-carbon o hindi kinakalawang na asero: 10–18% bawat pass
• Ultra-fine wire (mahalagang metal): 5–12% bawat pass

Ang labis na pagbawas sa bawat pass ay nagpapataas ng panganib ng mga depekto sa pagputok sa gitna at pagkaputol ng wire, lalo na sa mga materyales na may mataas na carbon.

Wire Drawing Machine Bilis at Production Output

Ang bilis ng makina ay isa sa pinakamahalagang parameter na nakakaapekto sa parehong produktibidad at kalidad ng wire. Ang bilis ng pagguhit ay nag-iiba-iba depende sa materyal at laki ng wire:

Ang mga high-speed na makina ay nangangailangan ng proporsyonal na advanced na lubrication, cooling, at die na materyales upang mapanatili ang pare-parehong kalidad. Ang pagtaas ng bilis ng 20% lamang nang walang sapat na paglamig ay maaaring magtaas ng temperatura ng mamatay ng 80–120°C , mabilis na nagpapabilis sa pagsusuot.

Mga Karaniwang Depekto sa Pagguhit ng Wire at Paano Maiiwasan ang mga Ito

Kahit na ang mga makinang napapanatili nang maayos ay maaaring makagawa ng may sira na kawad kung ang mga parameter ng proseso ay naaanod. Ang pagkilala sa mga sanhi ng depekto ay nagpapabilis ng pagkilos sa pagwawasto:

• Pagkasira ng kawad: Kadalasang sanhi ng labis na pagbawas sa bawat pass, pagod o hindi tama ang laki ng mga dies, mga tahi sa ibabaw sa papasok na baras, o hindi sapat na pagpapadulas. Ang rate ng pagkasira sa itaas ng 1 break bawat tonelada ay nagpapahiwatig ng isang sistematikong problema.
• Variation ng diameter (ovality): Mga resulta mula sa pagod na die bearing zone, hindi pantay na capstan tension, o vibration. Ang copper magnet wire na may ovality na higit sa 0.5% ay nagiging sanhi ng mga pagkabigo sa pagkakabukod sa mga motor.
• Mga gasgas at tahi sa ibabaw: Dulot ng die nicks, kontaminadong lubricant, o debris sa die box. Kritikal para sa hindi kinakalawang na asero at medikal-grade wire.
• Mga pagsabog sa gitna (mga basag ng Chevron): Ang mga panloob na bali ay hindi nakikita sa ibabaw, sanhi ng mataas na mga anggulo ng kamatayan na sinamahan ng mababang pagbawas. Lalo na mapanganib sa prestressed concrete strand wire.
• Ang natitirang stress crack: Ang sobrang malamig na trabaho na walang intermediate annealing ay lumilikha ng mataas na panloob na mga stress na nagdudulot ng pagkaantala ng pag-crack sa mga coil pagkatapos ng pagguhit.

Mga Materyales na Karaniwang Pinoproseso ng Wire Drawing Machine

Ang mga wire drawing machine ay nagpoproseso ng malawak na spectrum ng mga metal, bawat isa ay may natatanging hamon:

• Mababang-carbon na bakal (≤0.10% C): Ginagamit para sa mga kuko, mesh, barbed wire, at pangkalahatang engineering. Ang mataas na ductility ay nagbibigay-daan sa malalaking pagbawas sa bawat pass.
• High-carbon steel (0.60–0.95% C): Ginagamit para sa spring wire, tire bead, PC strand, at ropes. Nangangailangan ng mahigpit na kontrol sa patenting (heat treatment) bago iguhit upang makamit ang kinakailangang microstructure.
• hindi kinakalawang na asero: Ang trabaho ay tumigas nang napakabilis; nangangailangan ng madalas na pagsusubo at mga espesyal na pampadulas (chlorinated oils o oxalate coating).
• Mga haluang metal na tanso at tanso: Ang pinakamataas na volume na non-ferrous na iginuhit na wire sa buong mundo. Ang malambot na tanso ay hindi nangangailangan ng interpass annealing para sa katamtamang pagbabawas ngunit dapat na annealed upang mapanatili ang conductivity para sa mga electrical grade.
• Aluminyo at aluminyo haluang metal: Iginuhit para sa mga overhead na linya ng kuryente (AAC, AAAC, ACSR conductors) at wire ng gusali. Ang mababang lakas ay nangangailangan ng mas banayad na mga anggulo ng die at maingat na kontrol sa tensyon.
• Tungsten at molibdenum: Iginuhit para sa mga filament ng lampara at mga aplikasyon sa mataas na temperatura; nangangailangan ng mataas na pagguhit ng temperatura at namatay ang brilyante.

Pagpili ng Wire Drawing Machine: Mga Pangunahing Salik na Susuriin

Ang pagbili o pagtukoy ng wire drawing machine ay nagsasangkot ng higit sa pagtutugma ng hanay ng diameter. Maingat na suriin ang mga parameter na ito bago gumawa ng:

• Pinakamataas na puwersa ng pagguhit (kN): Dapat lumampas sa yield strength ng wire cross-section sa unang die exit. Ang mga maliliit na makina ay nasira ang wire o stall sa ilalim ng load.
• Bilang ng mga drawing pass: Ang mas maraming pass ay nagbibigay-daan sa mas pinong pangwakas na diameter at mas mahusay na pamamahagi ng trabaho sa bawat die, ngunit dagdagan ang footprint ng makina at gastos sa kapital.
• Uri at kontrol ng drive: Nagbibigay ang VFD-controlled AC drives ng maayos na pagrampa at pag-synchronize. Ang mga lumang slip-clutch system ay madaling kapitan ng tension spike na nakakasira ng pinong wire.
• Kapasidad ng paglamig: I-verify na ang capstan cooling at lubricant chilling ay maaaring mapanatili ang mga temperatura sa loob ng mga limitasyon sa maximum na bilis ng produksyon.
• Oras ng pagbabago ng kamatayan: Sa isang multi-die machine na gumagawa ng 3 mm steel wire sa 10 m/s, ang 10 minutong pagbabago sa die ay kumakatawan sa halos 6,000 m ng nawalang produksyon . Ang mga quick-change die holder ay makabuluhang binabawasan ang downtime.
• Automation at pagsubaybay: Ang mga modernong makina ay nagsasama ng mga laser diameter gauge, tension sensor, at PLC na mga kontrol na nakakakita ng mga break at parameter drift sa real time, na binabawasan ang mga scrap rate ng 15–30% kumpara sa mga manu-manong sinusubaybayan na makina.

Wire Drawing kumpara sa Iba pang Proseso sa Pagbuo ng Metal

Ang pagguhit ng wire ay minsan nalilito sa mga kaugnay na proseso. Ang pag-unawa sa mga pagkakaiba ay lumilinaw kapag ang bawat pamamaraan ay nalalapat:

• Wire drawing vs. extrusion: Sa pagpilit, ang metal ay itinutulak sa isang die; sa pagguhit, ito ay hinihila. Ang pagguhit ay gumagawa ng mas mahusay na dimensional na katumpakan at work-hardening; ang pagpilit ay ginustong para sa mga non-ductile na haluang metal at guwang na profile.
• Wire drawing vs. rolling: Gumagamit ang rolling ng compression sa pagitan ng mga roll, na angkop para sa mga flat na produkto at malalaking rod. Mas pinipili ang pagguhit para sa round wire na nasa ibaba ng humigit-kumulang 8 mm kung saan tinitiyak ng die confinement ang tumpak na bilog.
• Wire drawing kumpara sa swaging: Ang swaging ay gumagamit ng radial hammer blows upang bawasan ang diameter, mas gusto para sa mga tapered na produkto o materyales na sensitibo sa tensile stress sa panahon ng die drawing.

Para sa paggawa ng mahabang haba ng wire na may mahigpit na diameter tolerance (±0.005 mm na matamo sa pinong tanso), Ang wire drawing sa pamamagitan ng mga progresibong dies ay nananatiling pinaka-epektibo at cost-effective na paraan ng cold-forming na magagamit.
